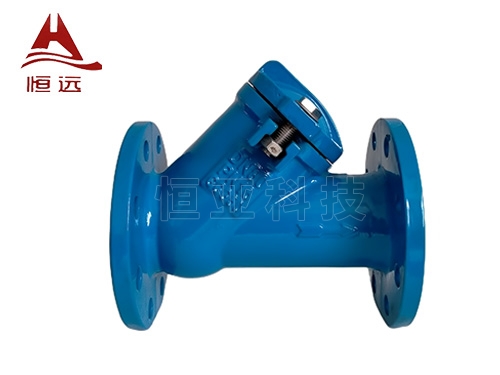

球形止回閥是一種采用多球、多流道、多錐型倒流體結構的止同閥，主要由前后閥體、膠球、錐型體等組成。球型止回閥不需要外部控制，是一種流體自控閥門，當流體的壓力大于彈簧的抽吸壓力時，閥門自動打開，兩種作用力相當或流體壓力小于彈簧壓力時，閥門關閉。一個高的逆向壓力作用也可以使閥門關閉。

球型污水止回閥主要技術參數：

公稱壓力：1.0～1.6MPa

公稱通經：50～350mm

適用介質：水及弱腐蝕性流體

適用溫度：0～80℃

法蘭標準：GB/T 17241.6 GB/T 9113

試驗標準：GB/T 13927 AP1598

結構和工作原理

球型止回閥是一種采用多球、多流道、多錐型倒流體結構的止回閥，主要由前后閥體、膠球、錐型體等組成。

其工作原理是：膠球在球罩內作短行程滾動來實現閥門的啟閉。當水泵開動時，水在壓力的作用下沖開膠球，使膠球滾至右側，由后閥體中的錐形體固定其位置，止回閥開啟；泵停后，由于管路系統中的回水壓力，迫使膠球滾至左側前閥體，達到止回閻的關閉。膠球采用空心鋼球，外附彈性很好的橡膠既密封，又能減小關閥過程中對管道系統的破壞。帶孔的錐型體在閥門打開時對鋼球起固定作用和膠球與錐型體接觸面積的壓強，使其接觸為面接觸，減小膠球在閥體內的顫抖引起的水力損失。

球型止回閥是用于管路系統介質順流時開啟、逆流時關閉的自動閥門，主要作用是防止介質的倒流、泵及驅動機械反轉，防止水泵及驅動電機突然停止運行時產生的水擊波，減輕對管路系統的破壞。止回閥按關閉件與閥座的相對位移方式可以分為：升降式、旋啟式、碟形、隔膜式和球形止回閥等五大類。對于上述止回閥，大多存在以下缺點：關閉時由于水錘作用產生的“巨響”和振動；由于閥板振動使閥中“關節性零件”軸和軸套之間產生機械摩擦運動，當閥板振動頻率過高時，軸和軸套間會產生機械摩擦運動，閥板移位，密封失效，有時會造成閥板脫落，使系統保護失效；閥內流體流態紊亂，流阻損失大，能源損失嚴重等。為避免和以上缺點，球形止回閥以其密封性好、流阻等性能優勢，了廣泛的應用和推廣，其結構從初的“單球式”止回閥逐步優良到“獨立多流道多球式”止回閥。

球型止回閥是流體傳輸常用的設備種類之一，現有的止回閥存在阻力大、能耗大的問題。降低流阻系數是流體傳輸節能的重要途徑。常見的止回閥包括球形止回閥、對夾式止回閥等。這些止回閥的共同缺點是：在流體正向流動、止回閥打開時，止回閥的某些零部件例如閥瓣或球體等處于流道的中間，存在擋水面積，對流體的流動阻力較大，使出水壓力有所降低，因此浪費能量。
